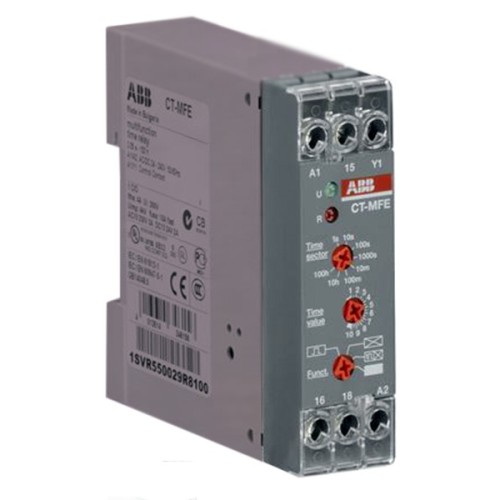

Реле времени CT-MFE многофункц. (6 функций) 24-240В АС/DC, (8 временных диапазонов 0,05с..100ч.) 1П ABB
Описание функции АББ CT-MFE
Выдержка при включении. Отсчет времени ничинается при приложении напряжения питания. После окончания отсчета времени выходное реле активируется. При прерывании напряжения питания выходное реле возвращается в исходное состояние, и выдержка времени сьрасывается. При прерывании подачи напряжения до завершения времени задержки происходит сброс времени. Выходное реле не активируется. Управляющий вход A1-Y1 в устройстве CT-MFE отключается при выборе этой функции.
Выдержка при отключении. Для отсчета времени задержки требуется непрерывная подача напряжения питания.Отсчет времени управляется через управляющий контакт подключенный к клемма A1-Y1. При замыкании управляющего контакта выходное реле активируется. При размыкании управляющего контакта A1-Y1 начинается отсчет времени выдержки. По истечении времени задержки выходное реле возвращается в исходное состояние. Если управляющий вход A1-Y1 замыкается до истечения времени задержки, то происходит сброс времени задержки. Отсчет времени начинается вновь при повторном размыкании управляющего входа
