Двухполюсное токоограничивающее устройство Шнайдер Электрик типа D

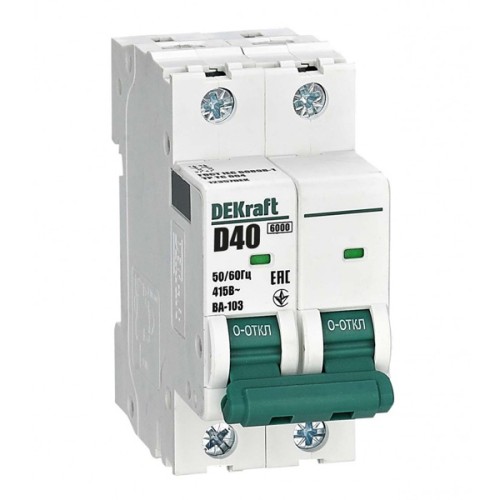

Известная компания Schneider Electric предлагает модульное оборудование DEKraft, к которой относятся автоматы серии ВА-103. Данная модель представляет собой компактный автоматический выключатель, который можно встретить в распределительных щитах административных и промышленных зданий, а также в жилых домах. Его основная функция состоит в защите цепи от короткого замыкания или токов перегрузки. Соответственно, он обеспечивает защиту электросетей от возможного перегрева. Токоограничивающее устройство с характеристикой срабатывания D имеет 2 полюса и рассчитано на напряжение сети переменного тока 240/415 Вольт. Номинальный ток составляет 40 Ампер. Автомат типа D имеет пониженную чувствительность и рекомендован для применения в качестве вводного устройства или для защиты групповых линий, к которым подключены трансформаторы или двигатели. Отключающая возможность составляет 6 кАмпер. Это сила тока КЗ, при которой оборудование может многократно отключаться, не выходя из строя. Механическая износостойкость составляет 25 тысяч циклов, коммутационная – 6 тысяч циклов. Внешне автоматический выключатель заключен в корпус белого цвета, на который нанесена четкая маркировка крупными буквами. На лицевой стороне есть место под надпись или наклейку и удобная рукоятка с поперечной планкой. Подключение питания и нагрузки производится сверху или снизу. Максимальное сечение провода – 25 кв мм. Габаритные параметры автомата: 36х80х72 мм.
