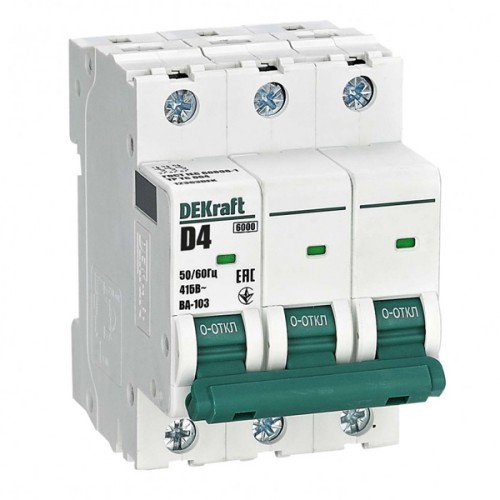

Трехполюсное токоограничивающее устройство Шнайдер Электрик типа D
Модульный автоматический выключатель производства DEKraft серии ВА-103 от компании Schneider Electric предназначен для управления нагрузкой, разъединения электрических цепей и их защиты от перегрузки и короткого замыкания. Прибор с тремя полюсами работает в сети переменного тока с напряжением 240/415 Вольт. Отключающая способность составляет 6 кАмпер, номинальный ток 4 Ампера и уставка типа D. Данное устройство можно встретить в распределительных щитах жилых домов, административных зданий и на объектах промышленности. Автомат с характеристикой D применяется для защиты цепи, в которую подключены трансформаторы и электромоторы. Также он может использоваться в качестве автомата на вводе для повышения шансов селективности с нижестоящими групповыми устройствами при КЗ. Подключение осуществляется сверху или снизу. Максимальное сечение кабеля составляет 25 кв мм. На корпус нанесена четкая маркировка крупными буквами, и есть место под надпись или наклейку. Корпус изготовлен из самозатухающего термостойкого пластика. Механическая износостойкость составляет 25 тысяч циклов, коммутационная – 6 тысяч циклов. Передняя панель оснащена рычагом с поперечной планкой, имеющим 2 положения: I/O (включено/отключено). Параметры автомата: 54х80х72 мм.
