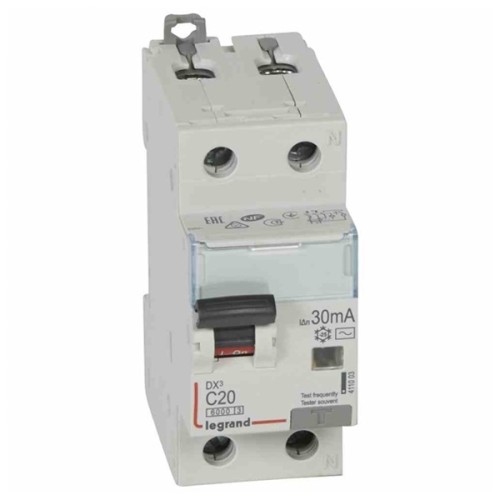

Автоматический 2-полюсной выключатель дифференциального тока Легранд
Представленный здесь автоматический выключатель дифференциального тока, разработанный и изготовленный известной французской электротехнической компанией Легранд, предназначен для установки в низковольтные сети с напряжением 220 Вольт и частотой 50 Герц. Данное устройство обеспечивает надёжное срабатывание (размыкание сети) при допустимой токовой нагрузке не более 20 Ампер. АВДТ реагирует на переменный ток утечки величиной 0,03 Ампера (тип АС). Электрическая схема данного устройства обеспечивает характеристику срабатывания типа «С».
Корпус дифференциального автомата изготовлен из специального очень прочного термостойкого пластика. Для соединения применена винтовая система крепления. Дифавтомат подобной конструкции имеет два полюса подключения (1N+P). Эти обозначения свидетельствуют о наличии одной фазы и одной нейтрали. Данное устройство с тыльной стороны имеет специальные элементы крепления, которые позволяют располагать его на направляющей линейке, совместно с другими изделиями этой компании или других производителей. При монтаже изделия в силовых щитах должна быть обеспечена установочная глубина не меньше 44 мм.
