Четырехполюсное устройство защитного отключения Легранд

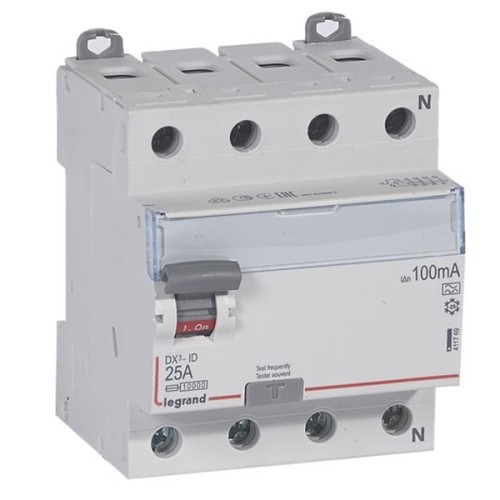

Для организации безопасного пользования электрооборудованием в рабочих цепях, питаемых от трехфазной сети переменного тока, используются специальные приборы электрической защиты. Здесь можно увидеть устройство защитного отключения (УЗО), предназначенное для обслуживания энергетических линий с номинальным напряжением – 400 Вольт и силовыми токовыми характеристиками – 25 Ампер. Производитель данного изделия – известная французская электротехническая компания Legrand.
Тип А указывает на то, что данное устройство реагирует на переменный и пульсирующий постоянный ток утечки. Для устройств дифференциальной защиты этого типа характерно срабатывание при превышении номинальных характеристик (здесь – 100 мА) на 30%.
Представленное устройство защитного отключения оборудовано четырьмя клеммами на входе и выходе (3 фазы + N). Конструкция корпуса устройства выполнена из специального очень прочного и термостойкого пластиката и предполагает установку на DIN-рейку в электрощит. На лицевой панели данного изделия промаркированы все его основные характеристики.
