Четырехполюсный выключатель дифференциального тока Легранд

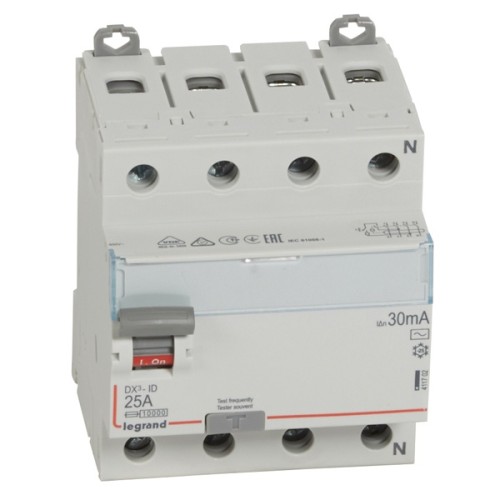

Представленное здесь четырёхмодульное устройство защитного отключения предназначено для защиты пользователя от поражения током из-за разрушения изоляции проводки или его ошибочных действий. Данный автомат устанавливается в электрические сети с напряжением 400 Вольт и частотой 50 Герц. Устройство срабатывает при номинальном переменном токе утечки равном 0,03 Ампера. Конструкция устройства занимает четыре модуля на DIN-рейки. Это УЗО обладает отключающей способностью при коротком замыкании величиной в 10 кА. Изделие устойчиво к импульсному току в 0,25 кА. Устройство защитного отключения изготовлено известным французским производителем – электротехнической компанией Легранд.
Для подключения четырёх полюсов в корпусе представленного устройства предусмотрено четыре клеммы с винтовым креплением проводов. Клемма для подключения нейтрали «N» расположена справа. С лицевой стороны изделия находится рычаг механизма приведения устройства защиты в рабочее состояние. На тыльной стороне корпуса имеются две направляющие для его крепления на стандартную DIN-рейку шириной 35мм при установочной глубине 44 мм.
