Четырехполюсное устройство защитного отключения Легранд
Предлагаемое здесь устройство предназначено для обеспечения надёжной защиты от поражения электрическим током в цепях с номинальной токовой нагрузкой 40 Ампер. Данное УЗО включается в трехфазную (3П+Н) электрическую сеть с напряжением 400 Вольт и частотой 50 Герц. Устройство защитного отключения срабатывает на перемененный и пульсирующий постоянный ток утечки (тип А). Номинальный ток утечки составляет 300 мА. Отключающая способность при коротком замыкании равна 10 кА при устойчивости к импульсному току 0,25 кА. Представленное устройство защитного отключения изготовлено известным европейским производителем – электротехнической компанией Легранд.

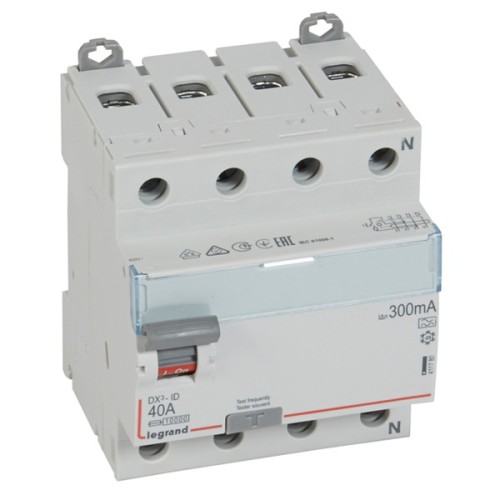

Элементы электрической схемы данного ВДТ расположены в прочном пластиковом корпусе, имеющем ширину в четыре модульных расстояния. На лицевой панели изделия расположен рычаг приведения УЗО в рабочее состояние. На самой крышке нанесены основные характеристики и элементы электрической схемы Справа литерой «N» обозначена клемма, к которой подключается нейтраль. Данное устройство защитного отключения устанавливается в силовом электрическом щитке на DIN-линейку при установочной глубине 44 мм.
