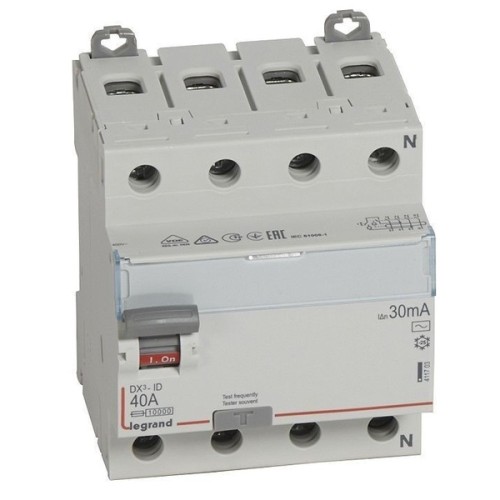

Четырехполюсный выключатель дифференциального тока Легранд
Данное устройство защитного отключения рассчитано на работу в электрической сети с номинальной токовой нагрузкой равной 40 Амперам. Устройство обладает возможностью подключения четырёх полюсов (3P+N). Для этого в нижней и верхней части корпуса расположены по четыре клеммы с системой винтовой фиксации подключаемых проводов. Правая клемма обозначена индексом «N», указывающая на подключение нейтрали. Дифференциальный выключатель срабатывает по синусоидальному переменному (АС) току утечки равному 0,03 Ампера. Отключающая способность при возникновении короткого замыкания составляет 10 кА. Это устройство используется как элемент защиты от поражения электрическим током в сети переменного тока с напряжением 400 Вольт и частотой 50 Герц. Изделие изготовлено на предприятиях известного европейского производителя – электротехнической компании Легранд.
Он имеет ширину в четыре модульных расстояния. На левой стороне устройства расположен рычаг приведения устройства защиты в рабочее состояние. Крепление представленного изделия в электрическом щитке производится благодаря расположенным с тыльной стороны двум направляющим. Они крепятся к стандартной DIN-рейке.
