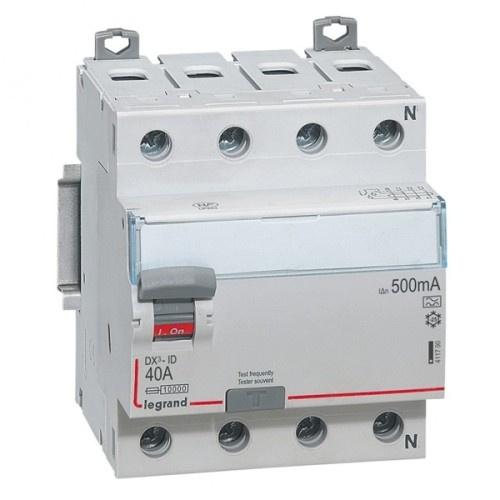

Четырехполюсное устройство защитного отключения Легранд
Данное устройство защитного отключения (выключатель дифференциального тока ВДТ) предназначено для работы во входных цепях с общей номинальной токовой нагрузкой до 40 Ампер. Изделие имеет четыре входные и столько же выходных клемм, что позволяет включать его в трехфазную электрическую сеть (3П+Н) переменного тока с напряжением в 400 Вольт и частотой 50 Герц. Представленное УЗО эффективно срабатывает от синусоидального переменного и пульсирующего постоянного тока (тип А) при токе утечки 500 мА. Устройство имеет устойчивость равную 0,25 кА. Его отключающая способность равна 10 кА. Представленное устройство защитного отключения изготовлено на предприятиях известной европейской электротехнической компании Легранд.
Прочный пластиковый корпус и качественная сборка обеспечивают данному устройству класс защиты IP20. Его электрическая схема не обладает селективной защитой. На лицевой стороне изделия имеется рычаг приведения его в рабочее состояние и информационные надписи, с указанием основных характеристик. Отдельно справа литерой «N» отмечена клемма для подключения нейтрали. Данное устройство защитного отключения может устанавливаться в различных зданиях и сооружениях.
