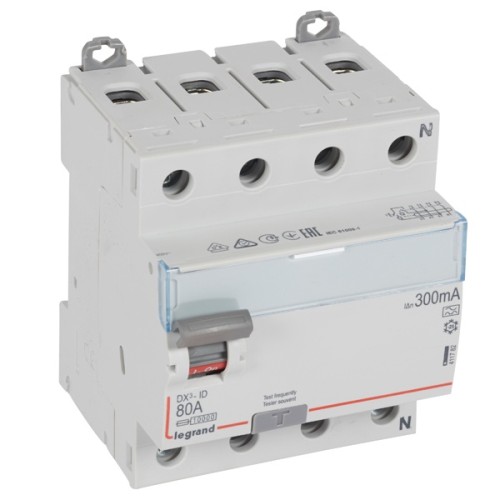

Четырехполюсное устройство защитного отключения Легранд
Данное устройство защитного отключения обладает возможностью работать с большим количеством потребителей электроэнергии или при наличии в цепи мощных устройств. Значение его номинального тока составляет 80 Ампер. В представленном устройстве применена электрическая схема, срабатывающая на перемененный и пульсирующий постоянный ток утечки (тип А). Номинальный ток утечки составляет 300 мА. Подобное УЗО способно надёжно работать при номинальной токовой нагрузке в 25 Ампер. Данное устройство защитного отключения изготовлено известным французским производителем – электротехнической компанией Легранд.
Корпус устройства изготовлен по модульному принципу и имеет ширину четыре модульных расстояния. В верхней и нижней частях корпуса этого изделия имеется по четыре клеммы для подключения четырёх полюсов (3П+Н). Фиксация подводимых проводов производится с помощью винтовых соединений. Крепёж самого ВДТ в силовом щитке выполняется на стандартную DIN-рейку шириной 35 мм. Установочная глубина должна составлять 44 мм. Благодаря качественной сборке представленное устройство защитного отключения гарантирует класс защиты IP20. Устройство полностью соответствует требованиям международных и отечественных стандартов, а также принятым строительным нормам и правилам.
