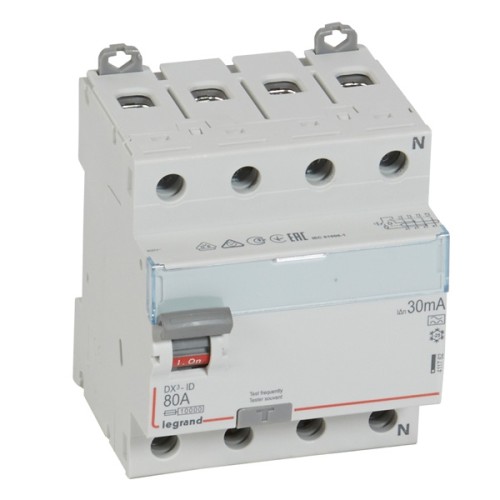

Четырехполюсное устройство защитного отключения Легранд
Данное устройство защитного отключения (УЗО) выполняет функцию выключателя дифференциального тока и предназначается для отключения защищаемого им участка электрической цепи при возникновении в ней тока утечки. Действие этого устройства основано на непрерывном сопоставлении силы тока в фазном и нулевом проводнике. Наличие разницы указывает на то, что в цепи появился ток утечки, который представляет собой опасность для человека и подключенного в сеть электрооборудования. При этом устройство защитного отключения не рассчитано на предупреждение короткого замыкания и появления перегрузки кабельной системы.
Представленное устройство 4-х полюсное и реагирует на переменный и пульсирующий постоянный ток утечки. ВДТ изготовлен на предприятиях известного европейского производителя – электротехнической компании Легранд.
Краткие технические характеристики.
Вид изделия — устройство защитного отключения.
Ток номинальный – 80 Ампер.
Напряжение расчетное – 400 Вольт.
Серия – DX3.
Ток утечки – 30 мА (0,03 Ампер).
Тип тока утечки – А.
Монтаж – DIN-рейка.
Защита - класс IP20.
Производитель – компания Legrand.
