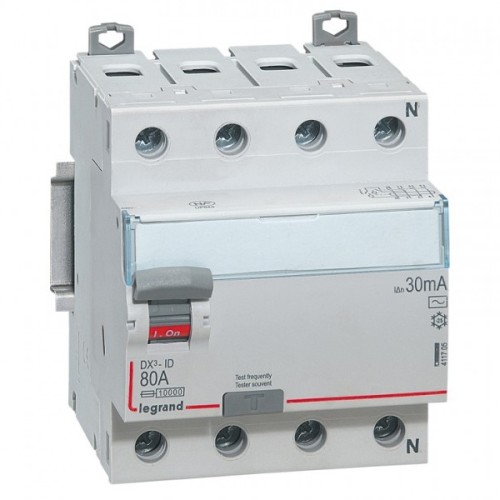

Четырехполюсное устройство защитного отключения Легранд
Данное устройство защитного отключения предназначено для размыкания электроцепи в случае возникновения тока утечки. Изделие устанавливают в сеть с номинальным напряжением до 400 Вольт с частотой 50 Герц. УЗО имеет четыре полюса по принципу (3П+Н). Для их подключения в нижней и верхней части корпуса данного устройства расположено по четыре клеммы. Надёжность подключения подводимых проводов обеспечивается винтовым соединением. На лицевой панели изделия, справа, символом «N» обозначена клемма для подключения нейтрали. Кроме этого, на ней указаны основные характеристики устройства и схема подключения. Представленное изделие изготовлено на предприятиях известной французской электротехнической компании Легранд.
Данное устройство защитного отключения обеспечивает надёжную защиту в электрической цепи с номинальной токовой нагрузкой, не превышающей 80 Ампер. Изделие срабатывает при номинальном переменном (АС) токе утечки величиной в 0,03 Ампера и имеет устойчивость к импульсному току величиной до 0,25 кА. Все элементы представленного устройства защиты собраны в едином корпусе, имеющем ширину в четыре модульных расстояния. Крепление изделия производится на стандартную DIN-линейку шириной 35 мм.
