Автоматические выключатели Schneider Electric

Сортировать по:
Показать по:

Планируете купить автоматы защиты Schneider Electric? А может быть, изучая рейтинг автоматических выключателей, вас заинтересовал его неизменный лидер — автоматические выключатели Schneider Electric? Хотите узнать больше о том, чей бренд Шнайдер Электрик, и как выбрать автомат защитного отключения правильно? В таком случае вы попали по адресу.

Автоматические выключатели по лучшей цене напрямую от производителя вам предлагает интернет-магазин ПрофЭлектроСнаб. Мы являемся официальным дистрибьютором брендов, качество продукции которых доказано временем. У нас в каталоге вы найдете большой выбор электротоваров Schneider Electric и других именитых производителей.

Купить электротовары можно как в Москве, приехав в наш магазин по адресу: Алтуфьевское шоссе, дом 2А, так и с доставкой в любой город РФ на выгодных условиях.

Автоматический выключатель Schneider Electric

Даже если вы понимаете, для чего требуется этот коммутационный аппарат, то вряд ли разбираетесь в его разновидностях. А от этого напрямую зависит как эффективность работы устройства, так и целесообразность его покупки для вас. То есть, прежде чем сделать заказ, стоит знать кое-какие важные нюансы.

Выключатель Schneider Electric — виды

Начнем мы все-таки с назначения устройства, так как не все планируют купить автомат Шнайдер, понимая его главное предназначение. А оно заключается в том, что предотвращает перегрузки электрической сети и короткое замыкание. При возникновении угрозы и превышения показателей автомат просто обесточит сеть. Но превышение показателей для разных устройств отличается, как и время отключения. А для подбора АВ правильно, нужно рассчитать номинальный ток и мощность потребителей, которые будут подключены к автомату.

Какие бывают автоматы Шнайдер Электрик по своим функциональным особенностям

Как вы уже поняли, а может быть и знали, от перегрузок автоматы Шнайдер Электрик защищают, а как быть с утечками тока?

Для этих целей используется УЗО (устройство защитного отключения). Так вот, помимо УЗО Schneider Electric, есть автоматы защитного отключения, которые объединяют в себе функции обоих видов устройств. Они называются АВДТ или дифференциальные автоматы.

Если требуется обеспечить безопасность, в том числе предотвратить вероятность удара током человека, скажем персонала производственного объекта, а также не допустить перегрузки и КЗ, то в ряде случаев целесообразно купить дифавтомат.

Чем отличаются классы автоматических выключателей (типы расцепления)

С точки зрения предельного значения тока, защитные автоматы делят на группы:

  • Самыми чувствительными к изменениям показателей считаются автоматы класса А. Они выполняют свои функции, то есть обесточивают сеть, уже при 30-процентном превышении предельного тока.
  • Следующий класс автоматических выключателей обозначают буквой В. Здесь чувствительность к предельному току значительно ниже, как правило, устройство предусматривает обесточивание сети при трехкратном превышении значений тока. При перегрузке сети автомат сработает уже через 0,015 секунд. И да, важно добавить, что в данном типе автоматов установлен электромагнитный расцепитель.
  • При превышении номинальной нагрузки на сеть в 5 раз срабатывает автоматический выключатель класса С. В нем за обесточивание сети отвечает электрический проводник в форме катушки и пластина, изготовленная из биметалла. Такая пластина является, по сути, тепловым расцепителем. Время отключения составляет в районе 1,5 секунд.
  • Если нужен автомат, который обесточивает сеть только при десятикратном превышении номинальных значений, то следует выбирать класс Д. В нем также есть катушка (проводник) и тепловой расцепитель, который при нагревании изгибается, разрывая контакт. Реакция устройства на перегрузки происходит в течение 0,4 секунд.

Устанавливать на линии несколько видов защитных автоматов можно и нужно. Скажем, защитные устройства класса Д могут стать отличной страховкой, позволяющей не обесточить линию при перегрузке в одной из цепей.

Мы перечислили не все классы. Есть, как минимум, еще К и Z. Их применяют в индукционных цепях и для работы электронных устройств соответственно. Подробно останавливаться на этом вопросе не будем. Тем более, что вы всегда можете получить бесплатную консультацию наших специалистов по вопросу.

Мы расскажем, как выбрать защитный автомат, обеспечив бесперебойное электроснабжение в зависимости от места установки и назначения объекта. Как правило, для бытовых целей вполне достаточно устройств с типом расцепителя В и С класса.

Значение номинального тока автоматических выключателей

Зная суммарную токовую нагрузку потребителей линии, можно рассчитать требуемое значение номинального тока для АВ. Причем, важно понимать, что следует производить расчет, исходя из того, что все запитанные от линии устройства будут включены в сеть одновременно. Самыми распространенными вариантами по данному параметру можно назвать устройства 6А, 10А, 16А, 25А, 32А, 40А, 50А, 63А. При этом буква соответствует характеристике отключения (классу АВ), а цифра перед ней обозначает номинальный ток в сети.

Чем отличается автомат на 3 фазы и на 1

Про тип расцепления автоматического выключателя поговорили, как и про номинальные показатели тока. Пришло время разобраться с фазами. Итак, выключатель 3 фазы подразумевает, что устройство оснащено тремя разъединяющими элементами. То есть трехфазным является, по сути, три автомата с 1 фазой в одном корпусе. Кстати, кроме как трехфазный и однофазный, устройства также называют трехполюсный и однополюсный. А в принципе есть не две, а четыре разновидности АВ по данному признаку:

  • Однофазный автоматический выключатель (однополюсный)
  • Автоматический выключатель 2 полюсный (двухфазный)
  • Автоматический выключатель 3 полюсный (треххфазный)
  • Автоматический выключатель четырехполюсный (четырехфазный)

Первые две разновидности больше подходят для установки в квартирах, небольших частных домах и офисах. Для крупных производств, торговых центров и бизнес-центров чаще используют устройства с 3 и 4 фазами. А номинальное напряжение линий составляет уже не 220 В, а 380 В. В линейке продукции Schneider Electric есть устройства АВ со значением номинального рабочего напряжения 400 В, 415 В и 690 В.

Какие бывают модульные выключатели Schneider Electric

Тип устройств, устанавливаемый на DIN-рейку, может состоять из 1 или нескольких модулей (2, 3, 4).

Многие думают, что 1 модуль = один однополюсный автоматический выключатель, и так бывает всегда. Но нет, в линейке Schneider Electric есть устройства с количеством полюсов 1 и количестве модулей 1,5 (модульная ширина).

Также есть устройства, скажем, с тремя полюсами и 4,5 модулями. Дело в том, что в зависимости от наполнения автомата, следует устанавливать устройства как вплотную друг к другу, так и выдерживая определенное расстояние.

Но по общей закономерности у большинства брендов, в зависимости от того, сколько мест предусмотрено в устройстве для установки однополюсных автоматов, на столько модулей он и рассчитан.

Отключающая способность автоматических выключателей

  • 4,5 кА
  • 6 кА
  • 10 кА
  • 15 кА

Номинальная отключающая способность является важным параметром, она обязательно присутствует в маркировке товара на лицевой стороне модуля.

Степень защиты корпуса

Корпус АВ может быть изготовлен из металла или негорючего пластика, и есть отдельная классификация по степени защиты корпуса: IP20 и IP40

Серии защитных автоматов Schneider Electric

Перечислим системы в порядке их эволюции, рассказав про самую инновационную линейку производителя — Acti 9. Итак, перед тем как у вас появилась возможность купить автоматический выключатель 5 поколения серии Acti 9, были и другие:

  • F70
  • F32
  • Multi 9 — C32
  • Multi 9 — C60
  • Acti 9 — iC60

Автоматические выключатели Acti 9 — 5 поколение модульных систем

Когда мы рассказывали про номинальный ток и перечисляли популярные виды устройств, то среди них были АВ с обозначением 63А. Так вот, как раз это значение и является характеристикой группы устройств данной серии. То есть они предназначены для низковольтных систем, где ток не превышает 63 А. Монтаж выполняется на DIN-рейку, есть выбор режима эксплуатации и управления, индикаторы, счетчики энергии, импульсные реле. Schneider Acti 9 применяется на коммерческих и промышленных объектах, обеспечивая 100% безопасность.

Главные преимущества, которыми обладают выключатели Acti 9:

  • Компактные размеры (они экономят до 35% используемого пространства)
  • Нет временных потерь, так как в продаже есть готовые решения проводных соединений
  • Стоимость АВ оправданная и невысокая. Можно снизить расходы на электропроводку и осуществление управления до 40%

Кроме обычных АВ в этой линейке производителя предлагаются и дифавтоматы (выключатели дифференциального тока АВДТ).

Что нужно знать еще про автоматический выключатель Шнайдер Электрик

Главные характеристики устройства, которые наносятся на оборудование в виде маркировки:

Schneider Electric Acti 9 C120N 2П 100A C 10кА 3 модуля

  • Серия Acti 9 C120N
  • 2 полюса
  • Номинальный ток 100 А
  • Характеристика срабатывания С
  • Отключающая способность 10 кА

Дифавтомат АВДТ Schneider Electric Easy9 1П+Н 10А 30мА C тип AC 4,5кА 2 модуля

  • Серия Easy9
  • 1П+Н, то есть один полюс и одна нейтраль
  • Номинальный ток 10 А
  • Класс защитного автомата АС
  • Отключающая способность 4,5 кА

Также в наименовании присутствует показатель 30мА. Оно говорит о том, что значение тока утечки составляет 0,03 А. Такой показатель есть только у дифавтомата, то есть у обычного автоматического выключателя его искать не нужно.

Купить автоматы Schneider Electric

Мы в самом начале упомянули, что расскажем, что же это за бренд, Schneider Electric. Пришло время это сделать. Итак, история производства известных во всем мире систем безопасности электрических сетей началась во Франции. И именно благодаря французской энергомашиностроительной компании большинство предприятий, жилых комплексов и коммерческих объектов используют автоматические выключатели Schneider Electric.

Напомним, что компания ПрофЭлектроСнаб является дилером бренда, обеспечивая для вас выгодную стоимость электрооборудования Шнайдер. Кроме АВ и АВДТ, в продаже также есть такие категории товаров бренда, как:

  • Реле напряжения
  • Тепловые реле

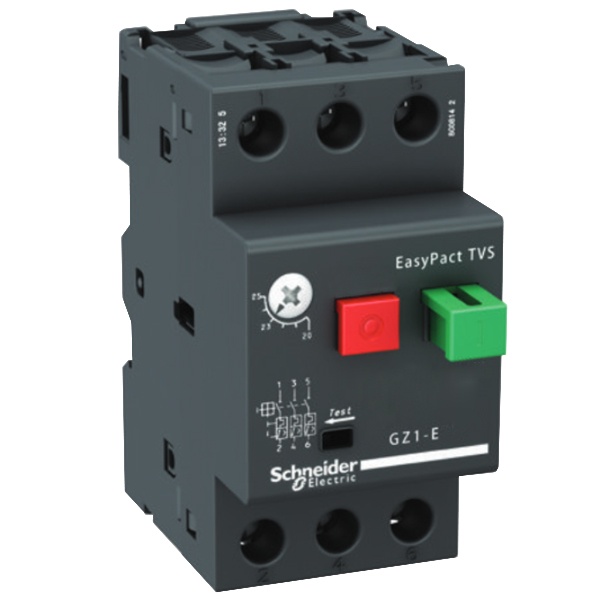

  • Автоматы защиты электродвигателя EasyPact
  • Контактор EasyPact и Контактор TeSys в ассортименте
  • Рубильники
  • УЗО
  • Ограничители перенапряжения УЗИП
  • Прочее модульное оборудование

Приобретая продукцию Schneider Electric, вы гарантированно получаете высочайшее качество и надежность по разумной стоимости. А специалисты ПрофЭлектроСнаб помогут вам разобраться в ассортименте и подобрать оборудование по параметрам. Звоните 8(495) 665-83-21, чтобы узнать подробнее об условиях сотрудничества и бонусах при покупке.
