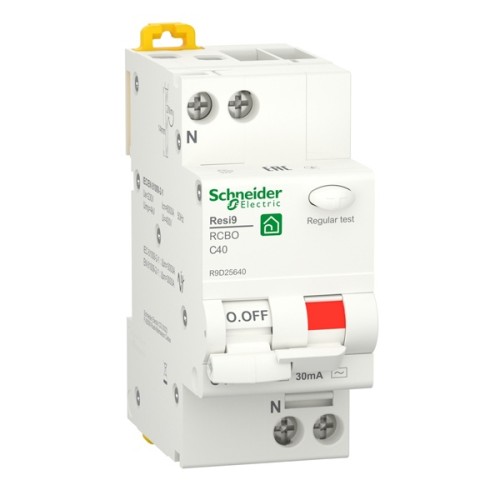

Автоматический выключатель дифференциального тока Шнайдер Электрик типа AC
Дифференциальный автомат типа AC серии Resi9 от производителя Schneider Electric представляет собой устройство со встроенной защитой от сверхтоков, которое используется в однофазных электросетях переменного тока с частотой 50 Герц и напряжением до 230 Вольт. Он выполняет функцию обнаружения дифференциального тока, сравнения его со значением тока срабатывания и отключения защищаемой цепи в случае, когда дифференциальный ток превосходит это значение. Также с его помощью обеспечивается автоматическое отключение электроустановки при возникновении коротких замыканий и перегрузок. АВДТ защищает человека от поражения током в случае прямого прикосновения. Данная модель дифавтомата рассчитана на номинальную нагрузку тока 40 Ампер при допустимом значении отключающего дифференциального тока 30 мАмпер. Она обладает высокой коммутационной способностью 6 кАмпер с характеристикой электромагнитного расцепителя типа C. Устройство в белом корпусе шириной 2 модуля имеет 2 полюса: 1P+N и крепится на дин-рейку простым защелкиванием. Оно оснащено двухпозиционным рычагом управления с индикацией срабатывания по току утечки, току КЗ и в случае перегрузки. Тестовая кнопка позволяет регулярно проверять работоспособность устройства. Размеры АВДТ:
ширина – 36 мм;
высота – 82 мм;
глубина – 76 мм;
вес – 186 г.
Описание от производителя:
