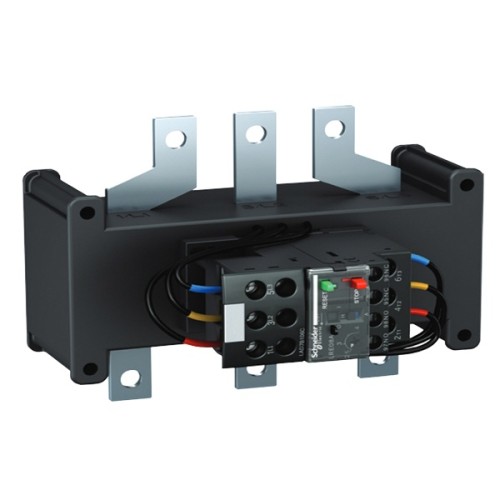

Тепловое реле перегрузки Schneider Electric EasyPact TVS(TeSys E) LRE481, на токи 62-99A, для защиты электродвигателей
Назначение: Защита цепей переменного тока и электродвигателей от:
- перегрузки
- обрыва фаз
- затянутого времени пуска
- продолжительного заклинивания ротора
Тепловое реле LRE481 может применяться со следующими контакторами: при непосредственном монтаже под контакторы:
- LC1E120
- LC1E160
- LC1E200
- LC1E250
- LC1E300
- LC1E400
- LC1E500
- LC1E630
Принцип действия:
- Постоянный контроль тока, потребляемого электродвигателем
- Изменение положения контактов вспомогательных теплового реле при превышении током установленного значения(уставки)
- Размыкание НЗ-контактом реле цепи катушки упарвления контактора
- Отключение контактора и остановка электродвигателя
- Уставка срабатывания - 1,14±0,06xIr, где Ir - тепловой ток
- Чувствительность к обрыву фазы - реле срабатывает, если ток в 2-х фазая составляет 130% от Ir, а в 3-й фазе равен 0
- Класс срабатывания - 10A, Срабатывание реле в течение 2-10с при токе, равном 7,2xIr
- Число полюсов - 3 полюса
- Номинальное напряжение изоляции - 6кВ
- Рабочее напряжение - 690В AC
- Диапазон токов тепловой уставки - 62-99А
Лицевая панель: На передней панели теплового реле расположены:
- Поворотный диск регулировки уставки теплового тока Ir
- Кнопка TEST для контроля кабельных соединений цепи упарвления и имитации срабатывания реле (воздействует на оба дополнительных контакта 1НО+1НЗ)
- Кнопка STOP (изменяет состояние 1НО-контакта, не влияет на 1НЗ-контакт)
- Кнопка RESET для возрата реле в рабочее состояние при ручном сбросе
- Индикатор срабатывания реле
- Пломбируемая крышка для защиты диска токовых уставок
- Переключатель выбора режимов ручного или автоматического возврата
- Присоединение проводников - Шинные выводы или кабели с кольцевыми наконечниками для силовых цепей, винтовые зажимы для цепей упарвления
- Дополнительные контакты - 1НО+1НЗ
Технические характеристики дополнительных контактов:
- Условный тепловой ток 5А
- Напряжение, В AC - макс.коммутируемый ток, А: 110 - 3.27, 220 - 1.63, 380 - 0.95, 500 - 0.72, 600 - 0.12
- Защита от короткого замыкания предохранителем типа gG или автоматическим выключателем серии GB2, номинал 5А
- Винтовые зажимы для присоединения проводников
- Степень защиты - IP00
- Масса - 1,67кг
- Температуры: Температура окружающей среды:
- при хранении -60...+80°C
- при работе -20...+60°C
Описание от производителя:ТЕПЛОВОЕ РЕЛЕ EASYPACT TVS 62A-99A
Реле предназначены для защиты цепей и электродвигателей от перегрузок, обрыва фазы, превышения длительности пуска и заклинивания ротора. Реле LRE применяются совместно с контакторами серии LC1E. Реле поставляются с переключателем режимов, защищенным крышкой, в положении ручного возврата.
