Автоматический выключатель ВА47-100 3Р 40А 10кА характеристика С TDM (автомат)

Автоматический выключатель ВА47-100 3Р 40А 10кА характеристика С TDM (автомат)
New
Арт. SQ0207-0073
2 251.16 руб.
В наличии
Кол-во

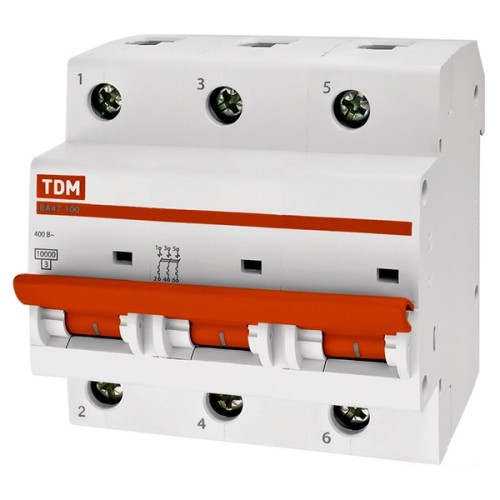

Трехполюсный автомат ВА47-100 ТДМ, номинальный ток 40 ампер, с характеристикой С, 4,5 модуля шириной 81 мм

    Назначение:
  • Проведение тока в нормальном режиме.
  • Защита токов короткого замыкания и токов перегрузки.
  • Оперативное включение и выключение электрических цепей.
    Применение:
  • Вводно-распределительные устройства бытовых и промышленных электроустановок.
    Время-токовые характеристики отключения
  • Выбор время-токовой характеристики отключения в зависимости от нагрузки:
    - Характеристика C (срабатывание в зоне свыше 5-10 In) – групповые цепи и бытовые нагрузки с умеренными пусковыми токами: электроприборы, освещение, промышленное оборудование.
    Конструкция:
  • Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей.
  • Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях.
  • Механизм моментного включения позволяет исключить возможность "плавного" смыкания силовых контактов при взведении рукоятки управления, что существенно продлевает срок службы контактов.
  • Контактные группы снабжены серебряными вставками для увеличения износоустойчивости и снижения переходного сопротивления и тепловых потерь.
  • Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертки. Это обеспечивает необходимое усилие при затяжке.
  • На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
  • Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
  • Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям.
  • Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности.





    Количество полюсов 3
    Номинальное рабочее напряжение переменного тока Ue 230/400
    Номинальная частота, Гц 50
    Номинальный ток In, A 40
    Номинальная отключающая способность Inc, A 10000
    Характеристика срабатывания от сверхтоков, тип C
    Механическая износостойкость, циклов B/О, не менее 20 000
    Электрическая изноcoстойкость, циклов B/О, не менее 6000
    Степень защиты по ГОСТ 14254-96 IР20
    Максимальное сечение подключаемых проводников, мм2 35 – для многожильного проводника, 50 – для одножильного проводника
    Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4
    Диапазон рабочих температур, °С от –40 до +50
    Масса одного полюса, не более, кг 0,15

Описание от производителя:

Назначение:
Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю. Оперативное включение и выключение электрических цепей.
Применение:
Вводно-распределительные устройства бытовых и промышленных электроустановок.
Преимущества:
Высокая отключающая способность – 10 000 А. Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже. Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
Материалы:
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Упаковка:
Групповая упаковка ВА47-100 1Р по 6 шт. ВА47-100 2Р по 3 шт. ВА47-100 3Р по 2 шт. Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку

Доставка по России
Доставка по России только через транспортные компании.
от 1 дня — 5 000 руб.
Доставка по МСК
Бесплатно
Выставочный салон в Москве
ш Алтуфьевское, дом 2А
Самовывоз
ш Алтуфьевское, дом 2А
Сертификат ТР ТС
Трехполюсный автомат SQ0207-0073 ТДМ
Характеристики
Бренд
TDM Electric
Возможна дополнит. комплектация
Да
Глубина установочная (встраив.)
75 мм
Диапазон рабочих температур, °С
от –40 до +50
Категория перенапряжения
3
Класс токоограничения
3
Климатическое исполнение и категория размещения по ГОСТ 15150-69
УХЛ4
Количество защищенных полюсов
3
Количество модулей
4.5
Количество полюсов
3
Максимальное сечение подключаемых проводников, мм2
35 – для многожильного проводника, 50 – для одножильного проводника
Масса одного полюса, не более, кг
0,15
Механическая износостойкость, циклов B/О, не менее
20 000
Модульная ширина (общ. кол-во модульных расстояний)
4.5
Номин. (расчетное) напряжение
230/400 В
Номин. отключающая способность по EN 60898
10 кА
Номин. отключающая способность по IEC 60947-2
15 кА
Номин. ток
40 А
Номинальная отключающая способность Inc, A
10000
Номинальная частота, Гц
50
Номинальное рабочее напряжение переменного тока Ue
230/400
Номинальный ток
40 A
Номинальный ток In, A
40
Общ. количество полюсов
3
Одновременное отключение нейтрали (N)
нет
Отключающая способность
10 кА
Степень загрязнения
3
Степень защиты (IP)
IP20
Степень защиты по ГОСТ 14254-96
IР20
Тип напряжения
AC (перемен.)
Характеристика срабатывания (кривая тока)
C
Характеристика срабатывания кривая тока
C
Характеристика срабатывания от сверхтоков, тип
C
Частота
50 Гц
Электрическая изноcoстойкость, циклов B/О, не менее
6000
