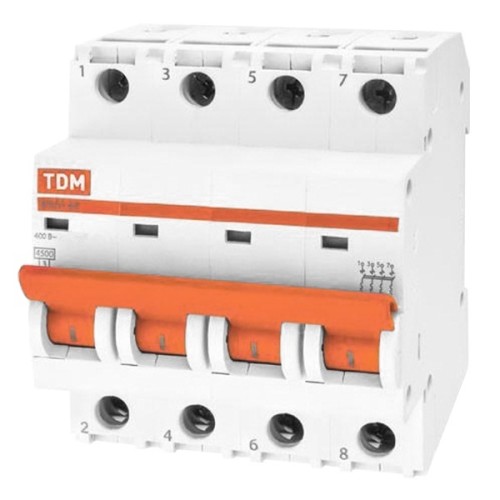

Автоматический выключатель ВА47-29 4Р 10А 4,5кА характеристика D TDM (автомат)

Четырехполюсный автомат ВА47-29 ТДМ, номинальный ток 10 ампер, с характеристикой D, 4 модуля шириной 70 мм

Назначение:
• Проведение тока в нормальном режиме.
• Защита токов короткого замыкания и токов перегрузки.
• Оперативное включение и выключение электрических цепей.

Применение:
• Вводно-распределительные устройства жилых и общественных зданий.
• Отдельные потребители электроэнергии и прочие.

Время-токовые характеристики отключения
• Выбор время-токовой характеристики отключения в зависимости от нагрузки:
  - Характеристика D (срабатывание в зоне свыше 10-14 In) – групповые цепи и нагрузки с высокими пусковыми токами: приборы и оборудование с асинхронными двигателями с прямым включением (подъемные механизмы, насосы, промышленные вентиляторы).

Конструкция:
• Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей.
• Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях.
• Контактные группы снабжены серебряными вставками для увеличения износоустойчивости и снижения переходного сопротивления и тепловых потерь.
• Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.
• На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
• Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям.
• Ширина модуля составляет 17,5 мм. Это позволяет устанавливать автоматы в щитки, рассчитанные как на ширину модуля 18 мм, так и на 17,5 мм
• Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности автомата.

Количество полюсов	4
Номинальное рабочее напряжение переменного тока Ue	230/400
Номинальное рабочее напряжение постоянного тока на oдин полюс, не более, B	48
Номинальная частота, Гц	50
Номинальный ток In, A	10
Номинальная отключающая способность Inc, A	4500
Характеристика срабатывания от сверхтоков, тип	D
Механическая износостойкость, циклов B/О, не менее	20 000
Электрическая изноcoстойкость, циклов B/О, не менее	6000
Степень защиты по ГОСТ 14254-96	IР20
Максимальное сечение подключаемых проводников, мм2	25 – для многожильного проводника, 35 – для одножильного проводника
Климатическое исполнение и категория размещения по ГОСТ 15150-69	УХЛ4
Режим работы	продолжительный
Масса одного полюса, не более, кг	0,11

Назначение:
Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю. Оперативное включение и выключение электрических цепей.
Применение:
Вводно-распределительные устройства для жилых и общественных зданий.
Преимущества:
Ширина модуля 17,5 мм. Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно). На лицевой панели реализован механический индикатор положения контактов (включено/отключено), Наличие двойного одновременного подключения. Шина и проводник значительно расширяет диапазон возможных схемных решений. Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
Материалы:
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Упаковка:
Групповая упаковка ВА47- 29 1Р по 12 шт. ВА47-29 2Р по 6 шт. ВА47-29 3Р по 4 шт. ВА47-29 4Р по 3 шт. Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку
