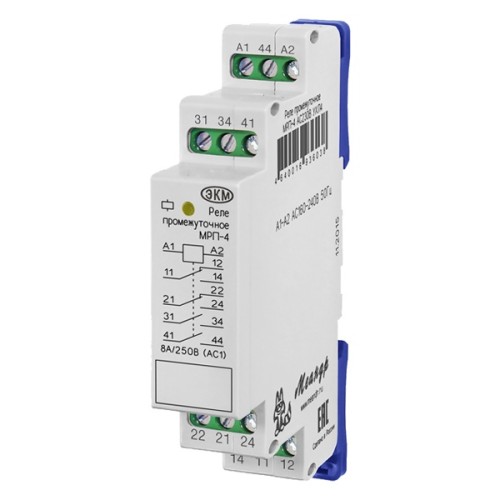

Вспомогательное промежуточное реле МРП-4 230 Вольт с 4 контактами(2НО и 2НО/НЗ), монтаж на DIN рейку
Реле промежуточное (вспомогательное) типа МРП-4 предназначено для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.
Реле выпускаются в унифицированных пластмассовых корпусах с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.
ВНИМАНИЕ: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
- Напряжение питания: 230 Вольт
- Диапазон допустимого напряжения питания АС 50/60Гц: 85—110% от номинального
- Диапазон допустимого напряжения питания DС: 90—110% от номинального
- Мощность потребляемая катушкой: 1 Вт
- Время во включённом состоянии: не ограничено
- Время включения реле, не более: 25 мс
- Время выключения реле, не более: 50 мс
- Количество и тип контактов: 2 переключающие группы
- Максимальное коммутируемое напряжение: 250 Вольт
- Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC24В (DC1): 8 А
- Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC24В (DC1): 2000ВА / 240Вт
- Механическая износостойкость: 10*106 циклов
- Электрическая износостойкость: 100000 циклов
- Максимальная частота коммутаций: 600 циклов в час
- Климатическое исполнение: УХЛ4
- Размерый: 18*93*62 мм
- Вес: 0.06 кг
