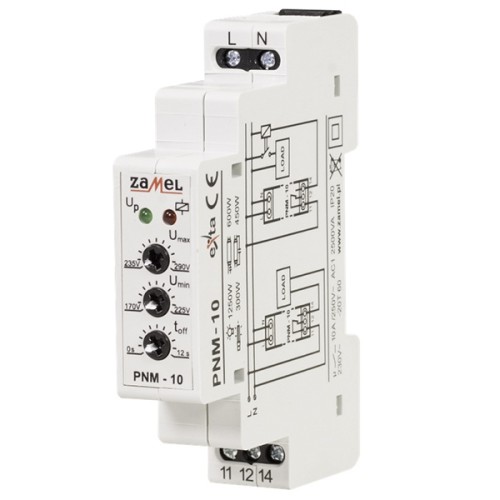

Реле напряжения PNM-10 для контроля уровня напряжения в однофазной сети
Реле напряжения PNM-10 предназначено для контроля уровня напряжения в однофазной сети с целью защищения приемника от роста или снижения напряжения по сравнению с установленными минимальным и максимальным уровнем. Реле имеет функцию регулирования времени задержки выключения. Устройство обнаруживает так называемое явление “мягкой сети”, выключая приемник на 10 мин.
-
Характеристики:
- Предназначено для защиты однофазных приемников колебания напряжения,
- Индикатор состояния измеряемого напряжения,
- сигнализация состояния реле,
- регулирование минимального (от 170 до 225 V) и максимального напряжения (от 230 до 290 V),
- регулирование времени задержки от 0 до 12 с,
- обнаруживает явление “мягкой сети”,
- исход реле – одна переключающая клема с максимальной нагрузкой 10 А,
- монтаж на шине ТН 35
-
Технические данные:
- Выводы питания: L, N
- Номинальное напряжение питания: 230 V~
- Толеранс напряжения питания: -15... +10 %
- Номинальная частота: 50 / 60 Hz
- Номинальное потребление тока: 35 мA
- Контрольная лампочка уровня меренего напрежения: зеленый диод LED
- Контрольная лампочка состояния реле и мягкой сети: красный диод LED
- Граничные установки напряжения: 2x вращательный потенциометр
- Диапазон установок порога напряжения Umin: 170... 225 V
- Диапазон установок порога напряжения Umax: 235... 290 V
- Время выключения toff: 0... 12 сек. вращательный потенциометр
- Точность установок напряжения/времени: ±1,5 / ±5 %
- Время выкл. от момента обнаруживания мягкой сети: 10 мин
- Параметры контактов реле: 1NO/NC - 10 A / 250 V AC1 2500 VA
- Число присоединительных выводов: 5
- Сечение присоединительных проводов: 0,2... 2,50 мм2
- Рабочая температура: -20... +60 oC
- Рабочее положение: любое
- Крепление корпуса: шина TH 35 (PN-EN 60715)
- Степень защиты корпуса: IP20 (PN-EN 60529)
- Класс защиты: II
- Категория перенапряжения: II
- Степень загрязнения: 2
- Импульсное напряжение: 2 kV (PN-EN 61000-4-5)
- Размеры: одномодульный 90x17,5x66 мм
