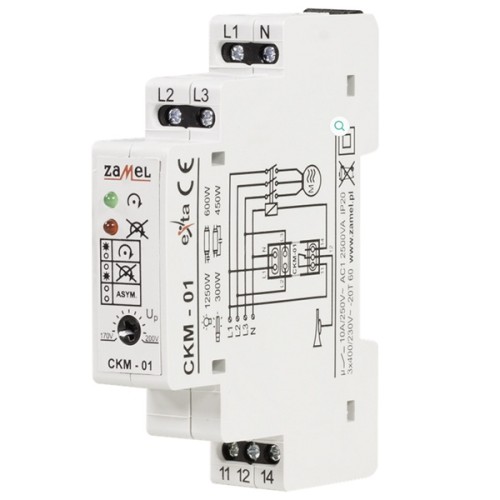

Реле контроля фаз СКМ-01
Реле контроля фаз СКМ-01 предназначено для защиты устройств, питаемых от трехфазной сети (например, двигатели) от повреждения в случае исчезновения фазного напряжения, от асимметрии фазных напря- жений или неправильной последовательностью фаз. Пороговая величина напряжения срабатывания может устанавливаться пользователем при помощи потенциометра. Реле не защищает от симме тричного перепада на- пряжения. Устройство питается от фазы L1. Благодаря выключению с задержкой и гистерезису система устойчива к кратковременным колебаниям напряжения.
- Защита от неправильной последовательности фаз,
- Защита от обрыва фазы,
- Защита от асимметрии напряжения,
- регулировка порога (асимметрии),
- выключение с задержкой и гистерезис напряжения, исключающие переключения,
- устойчивость к кратковременным падениям напряжения,
- релейный выход – один переключающий контакт с максимальной нагрузкой 10 А,
- одномодульный корпус,
- монтаж на шине TH 35
-
Характеристики:
- Провода питания: L1 (черный), N (синий)
- Номинальное напряжение питания/контролируемое: 230/400 V~
- Отклонения напряжения питания: -15 ÷ +10 %
- Номинальная частота: 50 / 60 Hz
- Номинальный ток: 34 mA
- Измерительные зажимы: L1, L2, L3
- Индикатор правильной последовательности фаз: диод LED зеленый
- Индикатор неправильной последовательности фаз: диод LED красный
- Регулировка порога напряжения: 170 V ÷ 200 V
- Гистерезис напряжения: около 10 V
- Задержка включения t1: 5 ÷ 10 сек
- Задержка выключения t2: 1 ÷ 5 сек
- Параметры контактов реле: 1NO/NC - 10 A / 250 V AC1 2500 VA
- Количество присоединительных зажимов: 7
- Сечение присоединительных проводов: 0,2 ÷ 2,50 мм2
- Рабочая температура: -20 ÷ +60 °C
- Рабочая позиция: любая
- Крепление корпуса: шина TH 35 (согласно PN-EN 60715)
- Степень защиты корпуса: IP20 (PN-EN 60529)
- Класс защиты: II
- Категория перенапряжения: II
- Степень загрязнения: 2
- Импульсное напряжение: 2 kV (PN-EN 61000-4-5)
- Габаритные размеры: одномодульный (17,5 мм) 90x17,5x66 мм
- Вес: 0,077 г
