Реле контроля тока РПН-1-25, 2,5-25 А, регулируемая задержка срабатывания от 0,2 до 20с
Реле приоритета РПН-1 используют для перераспределения потребления электроэнергии в электрических системах с лимитированной максимальной мощностью. При превышении потребляемого тока реле приоритета отключит неприоритетную нагрузку. Иногда требуется ограничить максимальный ток, который разрешено потреблять отдельной электрической системой из общей электрической сети либо из соображений экономии, либо из-за малого сечения подводящих проводов, либо из-за ограничения по мощности поставщиком электроэнергии. Реле приоритета применяются для того, чтобы предотвратить отключение главного автоматического выключателя на вводе. Аналогичная ситуация возникает при подключении новых нагрузок без изменения электрической схемы (сечения проводов, автоматических выключателей и т.д.).
-
Особенности:
- Перераспределение электроэнергии в электрических системах с лимитированной максимальной мощностью
- Возможность использования в качестве реле максимального тока
- Измерение тока с помощью встроенного трансформатора тока
- Питание от контролируемого тока - не требует оперативного питания
- Регулировка срабатывания по току от 10 до 100% максимального тока
- Регулируемая задержка срабатывания от 0,2 до 20с
| Питание | от контролируемого тока |
Частота контролируемого тока | 50 Гц |
Диапазон контролируемого тока (по исполнениям) | 2,5-25 A |
Порог срабатывания от максимального значения тока | 10-100% |
Погрешность измерения тока (при 250С) | 10 % |
Погрешность при изменении температуры | -0,1...0,3 %/°C |
Погрешность установки срабатывания | 15 % |
Гистерезис | 10 % |

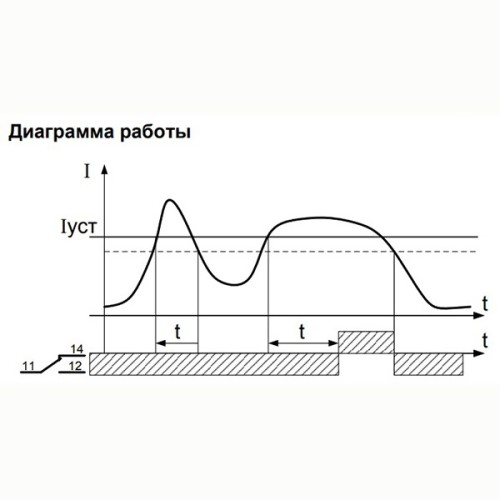

Задержка срабатывания реле, t | 0,2-20 c |
Максимальный длительный входной ток |
250A |
Номинальное/максимальное коммутируемое напряжение |
250/400В |
Максимальный коммутируемый ток: АС250В 50Гц (АС1) DC30B (DC1) | 16А |
Максимальный коммутируемый ток (<4c при скважности 10) | 30А |
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | 4000ВА / 480Вт |
Электрическая прочность (питание - контакты) | АС2000 (50Гц - 1мин) В |
Механическая износостойкость, не менее |
10x106 циклов |
Электрическая износостойкость, не менее | 100000 циклов |
Количество и тип контактов | 1 переключающий |
| Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 |
Режим работы |
круглосуточный |

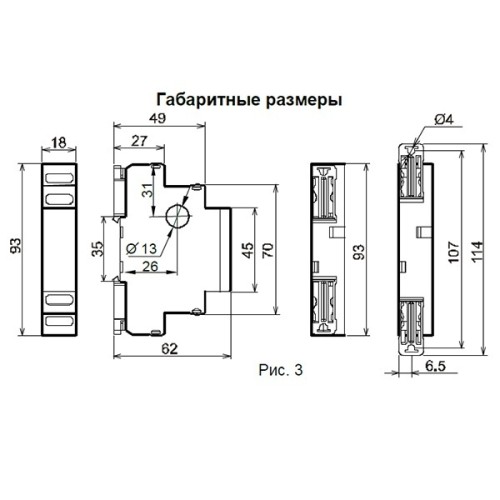

Габаритные размеры |
18х93х62 |
Масса |
0,095 |
