Реле выбора фаз РВФ-02 однофазное АВР с током нагрузки 8А УХЛ4 с функцией контроля состояния внешних контакторов

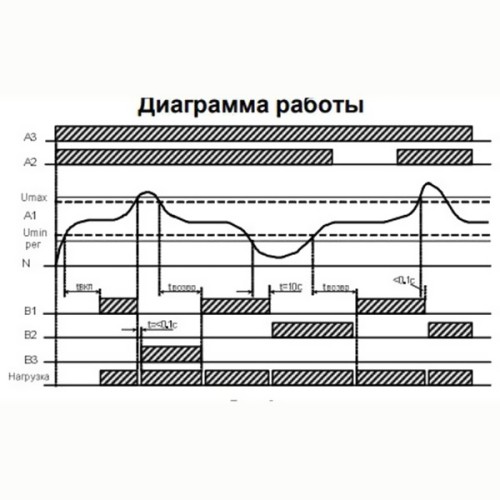

Реле выбора фаз РВФ-02 (коммутатор фаз, переключатель фаз) однофазный блок автоматического ввода резерва (далее - АВР) подключается, как правило, к трёхфазной питающей сети и обеспечивает переключение однофазных потребителей на фазу питания оптимальную по уровню напряжения, при колебаниях или полных провалах питающего напряжения "рабочей" фазы. АВР обеспечивает постоянный мониторинг наличия и качества напряжения на фазах и, в зависимости от параметров, автоматически производит выбор наиболее оптимальной фазы и с высоким быстродействием переключает питание однофазной нагрузки на эту фазу. При переключении с фазы на фазу, для исключения межфазных замыканий, АВР проверяет отключение аварийной фазы, и только потом, включает резервную.
АВР может работать с 2-мя или 3-мя независимыми источниками однофазного напряжения, частотой от 45 до 65 Гц. Может использоваться в однофазной сети, а в качестве дополнительной фазы - электрогенератор.Применяется в сетях с нестабильным напряжением дляпитания систем охранно-пожарной сигнализации, видеонаблюдения, санкционированного доступа, производственного и технологического и прочего однофазного оборудования с непрерывнымциклом работы.Имеется функция возврата на приоритетную фазу послепереключения на резервную, т.е. возврата питания нагрузки отприоритетной фазы после восстановления напряжения.
- До 3 вводов источников напряжения (3 фазы) АС230В 45-65Гц с общим нулём
- Переключаемая задержка повторного включения - 1с, 5с, 30с, 2м, 10м
- Работа с приоритетом фазы L1 или без приоритета
- Индикация наличия фазных напряжений на входе
- Индикация включённой фазы на выходе
- Двухпороговая защита от перенапряжения >АС265В/0,1с и >АС300В/0,02с
- Двухпороговая защита от снижения напряжения; <АС157-209В/10с (плавная регулировкапорога) и <АС130В/0,1с (фиксированный порог)
- Защита от межфазных замыканий при переключении за счёт контроля срабатыванияконтактов встроенных реле или внешних пускателей
- Постоянный контроль исправности пускателей
- 3 замыкающих контакта 8А/250В
- Ширина корпуса 17.5мм (1модуль)
| Uном/частота | 230/45-65 |
| Umax | 400 В |
| Регулируемый порог переключения (отключения) при понижении напряжения Uниз; время реакции 10с | 154-209 В |
| Гистерезис по напряжению | 5-7 В |
| Точность определения порога срабатывания | +/-3 В |
| Порог переключения (отключения) при повышении напряжения; время реакции 0,1с | >265 |
| Порог ускоренного переключения (отключения) при повышении напряжения; время реакции 20мс | >300 В |
| Порог ускоренного переключения (отключения) при понижении напряжения; время реакции 0,1с | <130 В |
| tвкл повторное | 1с, 5с, 30с, 2м, 10м |
| tвозвр. на приоритетную фазу | от 5 до 150 с |
| Возможность отключения приоритета фазы | есть |
| Время переключения на резервные фазы, не более | 0,1 c |
| Коммутируемый ток выходных контактов, не менее | 8 А |
| Потребляемая мощность (под нагрузкой), не более | 1,0 BA |
| Ресурс выходных контактов под нагрузкой 16А, циклов не менее | 1х106 шт |
| Степень защиты: корпус/клеммы | IР40/IР20 |
| Климатическое исполнение | УХЛ4 |
| Диапазон рабочих температур | -25 - +55°C |
| Температура хранения | -45 - +70°C |
| Положение в пространстве | любое |
| Габаритные размеры/масса | 17,5х90х63 мм/0,2 кг |
