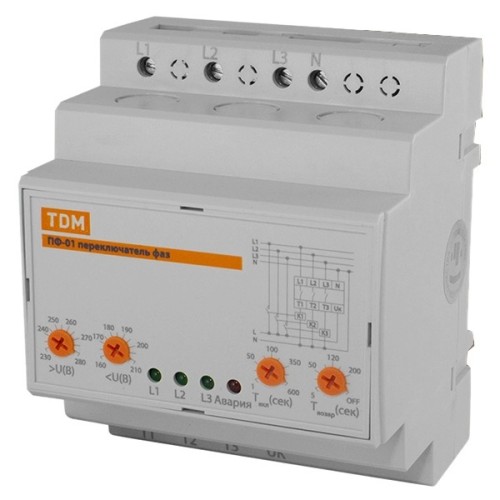

Универсальный автоматический переключатель фаз ПФ-01 ТДМ номинальный ток контактов 3x16A, U мин160-210В, U макс230-280В
-
Назначение:
- Для питания однофазной нагрузки 220 В 50 Гц от трехфазной четырехпроводной сети 3х220/380 В 50 Гц с целью обеспечения бесперебойного питания и защиты нагрузки от колебаний напряжения сети.
-
Применение:
- Для бесперебойного питания электрооборудования и защиты нагрузки от скачков напряжения сети.
-
Материалы:
- Корпус переключателя выполнен из не поддерживающего горение пластика.
-
Конструкция:
- На лицевой панели переключателя имеются 4 регулятора, устанавливающих верхнее и нижнее значения напряжения, а также время повторного включения и возврата к приоритетной фазе.
- На лицевой панели переключателя имеется 4 индикатора, отображающих текущее состояние переключатель.
- При выходе всех трех фаз за установленные пороги нагрузка отключается и начинает моргать индикатор "Авария".
-
Преимущества:
- Пороги срабатывания по напряжению задаются пользователем.
- Возможность подключения/отключения функции приоритета фазы L1.
- Функция защиты от залипания контактов внешних контакторов.
| Номинальный ток контактов, А | 3х16 |
| Питающее напряжение, В | 3*220/380 |
| Номинальная частота, Гц | 50 |
| Диапазон рабочих фазных напряжений, В | 50-400 |
| Кратковременно допустимое максимальное фазное напряжение, В | 450 |
| Верхний порог срабатывания, В | 230-280 В (регулируется) |
| Нижний порог срабатывания, В | 160-210 В (регулируется) |
| Время старта (повторного включения) переключателя (Твкл), сек | 1 – 600 (регулируется) |
| Время переключения на резервную фазу, сек | <0,2 |
| Гистерезис по напряжению, В | 6 |
| Погрешность измерения напряжения | <1% |
| Механическая износостойкость | 1 000 000 |
| Электрическая износостойкость | 100 000 |
| Диапазон рабочих температур, °С | от -25 до +50 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | 3 |
| Способ монтажа | DIN-рейка |
