Термисторное реле РТЗ-1М для защиты электродвигателей от перегрева
Термисторное реле РТЗ-1М предназначено для защиты электродвигателей от перегрева при затяжных пусках или остановах, снижении напряжения в сети, перенапряжения или чрезмерной частоте включения, загрязнения каналов охлаждения обмоток и т.д. Реле подключается к терморезистивным датчикам (РТС-термисторами), встроенным в обмотки двигателя.
- Защита двигателей и другого оборудования от перегрева
- Контроль до 6 РТС-термисторных датчиков одновременно
- 1 нормально разомкнутый контакт
- Контроль КЗ датчиков (для термисторов)
- Возможна работа с память аварии или с самовосстановлением (автовключение при охлаждении)
- Индикация режимов работы реле
- Корпус шириной 13мм
Номинальное напряжение питания | АС230 В |
Допустимое напряжения питания | АС170-270 В |
Потребляемая мощность, не более | 2 ВА |
Количество термометрических датчиков в измерительной цепи | До 6 шт |
Функция контроля К3 | есть |
| Сопротивление Rнагр. | 3,4 ± 5% кОм |
Сопротивление Rохл.
| 2,3 ± 5% кОм |
Сопротивление Rкз при К3 температурных датчиков (реле выключается) менее | 25 Ом |
Минимальное сопротивление в измерительной цепи в холодном состоянии | 40 ± 5% Ом |
Максимальное сопротивление в измерительной цепи в холодном состоянии |
1,5 ± 5% кОм |
Максимальная длина проводки для распознавания К3 |
2х100 м (при 0,75мм2), 2х400 м (при 2,5мм2) |
Время реакции, не более | 0,1 с |
Количество и тип контактов | 1 замыкающий |
Максимальное коммутируемое напряжение | 250 В |
Максимальное коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1) | 750/90 ВА/Вт |
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | 5 А |
Механическая износостойкость, не менее | 10х106 циклов |
Электрическая износостойкость, не менее | 100000 циклов |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 |
| Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 | IP40/IP20 |
Режим работы | круглосуточный |
Рабочее положение в пространстве | произвольное |

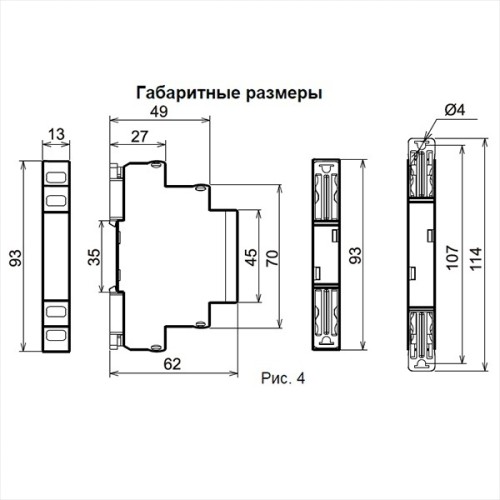

Габаритные размеры | 13х93х62 мм |
Масса | 0,05 кг |
