Реле термисторное для защиты двигателя от перегрева РТ-М01-1-15 АС230В УХЛ4

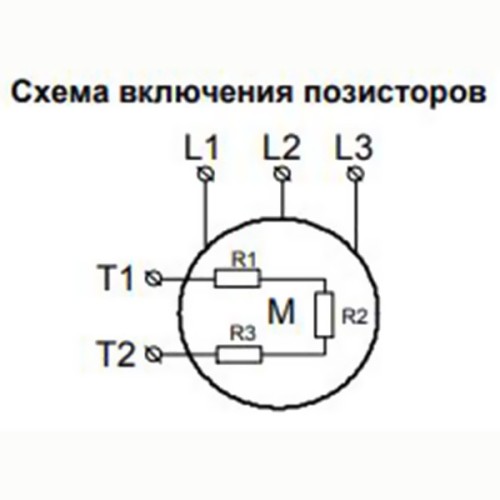

Термисторное реле РТ-М01-1-15 (далее-реле) предназначено для защиты электродвигателей от перегрева при затяжных пусках или остановах, снижении напряжения в сети, перенапряжения или чрезмерной частоте включения, загрязнения каналов охлаждения обмоток и т.д. Реле подключается к терморезистивным датчикам (позисторам) встроенным в обмотки двигателя.

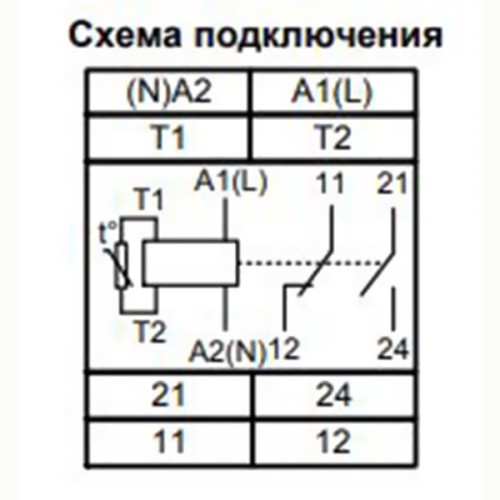

| Входная цепь A1-A2 | |
| Номинальное напряжение питания | АС230В |
| Допустимое напряжения питания | АС170-270В |
| Потребляемая мощность, не более | 2 BA |
| Измерительная цепь Т1-Т2 | |
| Количество термометрических датчиков в измерительной цепи | до 6 шт. |
| Функция контроля К3 | есть |

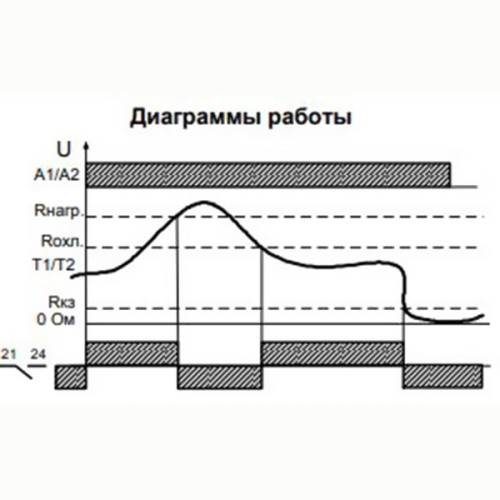

| Сопротивление Rнагр. (выключение реле) | 3.4 кОм ± 5% |
| Сопротивление Rохл. (включение реле) | 2.3 кОм ± 5% |
| Сопротивление Rкз. при К3 температурных датчиков (реле выключается) менее | 25 Ом |
| Минимальное сопротивление в измерительной цепи в холодном состоянии | 40 Ом ± 5% |
| Максимальное сопротивление в измерительной цепи в холодном состоянии | 1.5 кОм ± 5% |
| Максимальная длина проводки для распознавания К3 | 2х100(при 0.75мм2), 2х400(при 2.5мм2) |
| Время реакции, не более | 0.1 c |
| Выходные цепи | |
| Количество и тип контактов | 1 замыкающий, 1 размыкающий |
| Максимальное коммутируемое напряжение | 250 В |
| Максимальное коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) | 1250 ВА / 150 Вт |
| Максимальный коммутируемый ток при активной нагрузке: АС250В, 50Гц (АС1)/DC30В(DC1 | 5 А |
| Механическая износостойкость, не менее | 10x106циклов |
| Электрическая износостойкость, не менее | 100000 циклов |
| Общие параметры | |
| Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 |
| Диапазон рабочих температур (по исполнениям) | -25...+55°C |
| Диапазон температуры хранения | -40...+70°C |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 |
| Относительная влажность | до 80 % (при 25°С) |
| Высота над уровнем моря | до 2000 м |
| Рабочее положение в пространстве | произвольное |
| Режим работы | круглосуточный |
| Габаритные размеры | 18 х 93 х 62 мм |
| Вес | 0.07 кг |
