Съемный циферблат на амперметр Легранд
Аналоговый амперметр 004600 известной компании Legrand обладает сменным типом шкал. Это позволяет менять измерительную панель и подстраивать прибор под любой измеряемый ток.

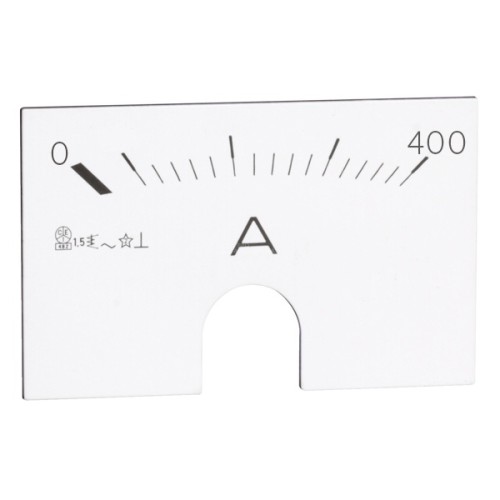

Данная шкала подходит для установки в это устройство и представляет собой прямоугольный плоский циферблат размером 68х40 мм. Он градуирован в амперах и имеет равномерные деления. Максимальное значение измерений достигает 400 Ампер. На белом фоне измерительной шкалы черной краской нанесены различные обозначения, которые обеспечивают легкую читаемость показателей. Они носят информативный характер. Циферблат имеет нулевое положение и одностороннее направление указателя. Предельный угол отклонения стрелки, расположенной по центру прибора, составляет 90°.
Данная измерительная панель подходит для амперметров с электромагнитной системой и классом точности 1,5%. Она рассчитана для измерений в сети переменного тока и соответствует приборам с вертикальным типом монтажа. Для бесперебойной работы измерительного средства, его подключают через трансформатор тока с вторичной обмоткой 5 Ампер. Изоляция амперметра сохраняет работоспособность при напряжении 2 кВ.
