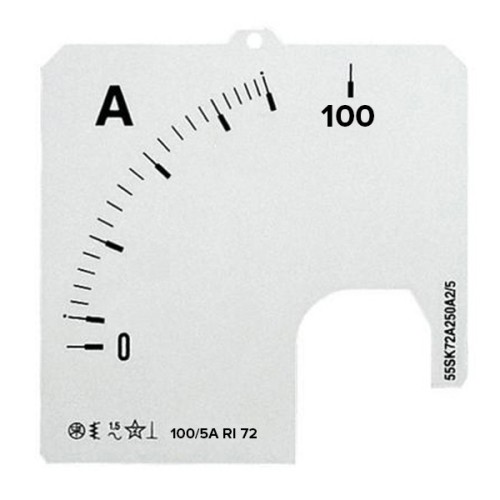

Измерительная панель для амперметра АББ
Щитовые устройства аналогового типа оснащены шкалой. Данная измерительная панель торговой марки ABB представляет собой квадратную шкалу плоского типа для амперметра. Она градуирована в амперах и имеет максимальный диапазон до 100 единиц. Шкала одностороннего направления также имеет нулевое положение с максимальным углом отклонения стрелки прибора 78°. Ось стрелки расположена справа.
Эта панель подходит для амперметров с электромагнитной системой и классом точности прибора 1,5%. Она устанавливается на лицевую панель размером 72х72 мм. Она предназначена для устройств с вертикальным способом монтажа. При подключении трансформатора тока допустимая величина измерений достигает 100 Ампер с вторичным током 5 Ампер.
Все необходимые маркировки и обозначения нанесены черным цветом на светлом фоне, что обеспечивает удобство для считывания показаний.
