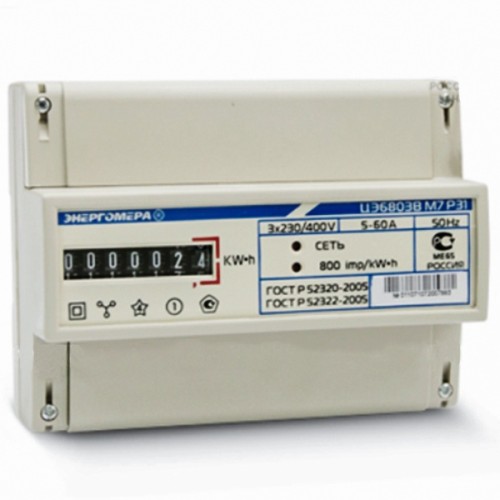

Счетчик электроэнергии трехфазный ЦЭ6803В 1 230В 5-60А 3ф.4пр. М7 Р31 Энергомера
Условные обозначения
- 1 - класс точности по ГОСТ Р 52322-2005
- 230В - номинальное фазное напряжение для 4-х проводных счетчиков
- 5А - номинальный базовый ток
- 60А - максимальный ток
- 3ф.4пр. - схемы включения для трехфазных четырехпроводных счетчиков
- М7 - электромеханическое семиразрядное отсчетное устройтво
- Р31 - тип корпуса для установки на рейку
Предназначен для измерения и учета электроэнергии по одному тарифу.
Особенности электросчетчика
- Модификации для прямого и полукосвенного включения.
- Монтаж в стандартные щитки на DIN-рейку.
- Исполнения с механическим отсчетным устройством или ЖКИ.
- Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
- Улучшенные значения стартового тока.
- Малое собственное энергопотребление.
- Стандартный телеметрический импульсный выход.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
- Привлекательная цена.
Технические характеристики
- Класс точности - 1
- Число тарифов - 1
- Частота измерительной сети - 50Гц±2,5;(60Гц±3)
- Номинальное напряжение для счетчиков прямого включения - 3*230В/400В
- Базовый - максимальный токи для счетчиков прямого включения - 5А-60А; 10А-100А
- Стартовый ток (чувствительность) для счетчиков прямого включения - 20мА; 40мА
- Номинальный - максимальный токи для счетчиков трансформаторного включения - 1А–7,5А
- Стартовый ток (чувствительность) для счетчиков трансформаторного включения - 2мА
- Полная (активная) мощность, потребляемая каждой цепью напряжения счетчика, при нормальной температуре, номинальной частоте: - при номинальном напряжении 230В (220В) - не более 8,0В•А; (0,8Вт)
- Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте сети – не более - 0,05В•А
- Диапазон рабочих температур - от минус 40°С до плюс 70°С
- Габаритные размеры - 143x110x66,5мм
- Средняя наработка до отказа - 220000ч
- Средний срок службы - 30лет
- Степень защиты по ГОСТ 14254-96 - IP51
