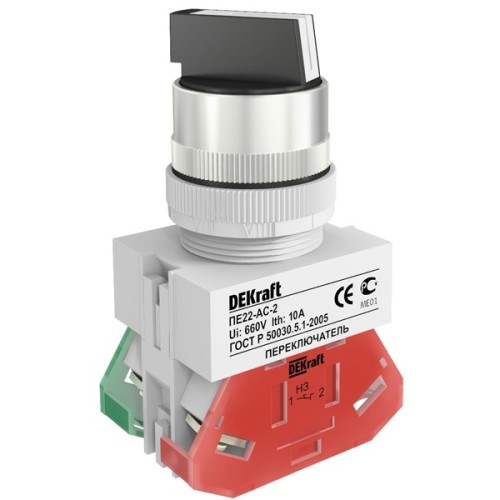

Переключатель AC-2 22мм 2 позиции I-O черная стандартная ручка
Переключатели серий ПЕ-22, ПЕ-30 состоят из управляющего и контактного элементов.
Управляющие элементы отличаются конструкцией, например, стандартная рука, удлиненная ручка, модели с поворотным ключом с замком, модели с двойными кнопками и так далее.
Управление контактами переключателей производится при помощи управляющего элемента путем нажатия на толкатель пальцем или ладонью в зависимости от конструкции.
При повороте ручки контакты толкателя замыкают или размыкают электрическую цепь. Толкатель перемещается во фланце и нажимной шайбой перемещает траверсы с контактными мостиками, производя замыкание или размыкание контактов. При снятии нагрузки возврат толкателя в исходное положение происходит под действием возвратной пружины.
Контактная группа разделяется на контакт зеленого цвета - замыкающий (1з), красного цвета - размыкающий (1р). Подключение подводящих проводников производится винтовыми зажимами.
Переключатели ПЕ-22, ПЕ-30 успешно прошли испытания в независимой лаборатории на соответствие степени пыле- и влагозащищенности IP54.
- Области применения:
Переключатели ПЕ-22, ПЕ-30 устанавливаются в постах кнопочных, различных щитах автоматизация, постах дистанционного управления, промышленном оборудовании и на объектах энергоснабжения.
Применяются в электрических цепях переменного тока частотой 50 / 60 Гц с напряжением до 660 В.
-
Характеристики:
- Тип изделия: Переключатель
- Способ монтажа: Монтажная плата
- Напряжение: 220 В
- Количество НО контактов: 1
- Количество НЗ контактов: 1
- Количество переключающих контактов: 0
- Степень защиты: IP54
- Диаметр отверстия: 22 мм
