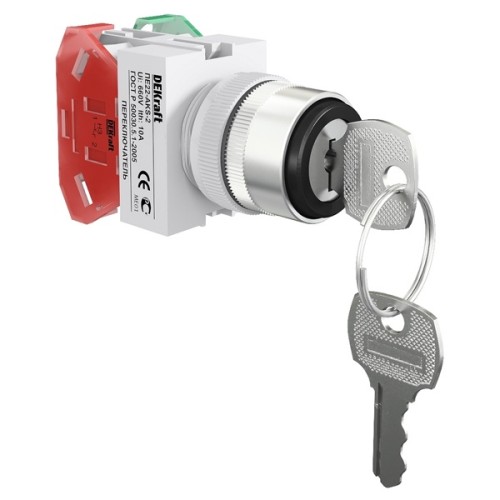

Переключатель двухпозиционный, правый без фиксации, с ключом переключения.
Описание:
Переключатели DEKraft серии ПЕ-22 предназначены для коммутации электрических цепей и индикации состояния электрических цепей. Применяются в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 660В.
Принцип действия:
Устройства состоят из быстросъемного управляющего элемента и контактного элемента. Контактная группа устройств всегда комплектуется двумя контактами в отличие от некоторых производителей, представленных на рынке.
Если контакт зеленого цвета, то он замыкающий (1з), красного цвета - размыкающий (1р).
Подключение подводящих проводников производится винтовыми зажимами. При прохождении электрического тока (лампы коммутационные) индикатор устройства излучает световой поток, цвет которого определяется цветом светофильтра.
При нажатии на толкатель (выключатели кнопочные) контакты толкателя замыкают или размыкают электрическую цепь.
При нажатии на толкатель последний перемещается во фланце и нажимной шайбой перемещает траверсы с контактными мостиками, производя замыкание или размыкание контактов.
При снятии нагрузки возврат толкателя в исходное положение происходит под действием возвратной пружины.
Сфера применения:
Устанавливаются в постах кнопочных, электрощитах, постах дистанционного управления, промышленном оборудованиии на объектах энергоснабжения. Могут устанавливаться на подвижных и неподвижных частях стационарных установок. Устройства управления и сигнализации DEKraft успешно прошли испытания в независимой лаборатории на соответствие степени пыле- и влагозащищенности IP54.
-
Характеристики:
- Номинальное рабочее напряжение: 220 АС
- Номинальный рабочий ток контактов: 10 А
- Номинальное напряжение изоляции: 660 В
- Допустимая частота коммутации в час, циклов В-О: 300 циклов
- Электрическая износостойкость, 104 циклов В-О: 5 циклов
- Механическая износостойкость, 104 циклов В-О: 5 циклов
- Процент нагрузки контактов по току от рабочего значения: 40
- Диапазон рабочих температур: от -10 до +40°С
- Степень защиты: IP54
- Влажность до: 90%
