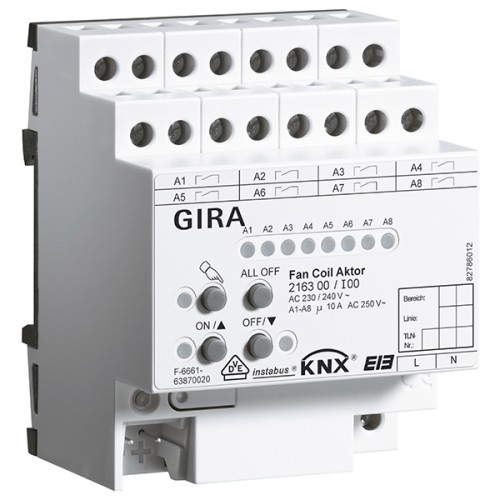

Устройство управления фанкойлами Gira KNX/EIB REG plus-типа

Устройство управления фанкойлами REG plus-типа KNX/EIB Gira

Исполнительное устройствофанкойла для активации вентиляторных конвекторов (Fan Coil Units), используемых для кондиционирования помещений. Исполнительное устройство получает телеграммы, например, от термостата, и преобразует телеграммы с управляющими величинами в адекватные ступени вентилятора и положения клапанов. Монтаж на монтажную рейку DIN. Для проектирования и ввода устройства в эксплуатацию рекомендуется ETS3.0d (или выше).

• Подключение вентиляторного конвектора с макс. 6 ступенями вентилятора или подключение двух вентиляторных конвекторов соответственно с макс. 3 ступенями вентилятора в случае 2-трубной системы.
• Ручное управление или режим стройплощадки без напряжения шины
• Режимы отопления, охлаждения или комбинированный режим отопления/охлаждения
• 2-трубный или 4-трубный режим. 2-трубная система отапливает или охлаждает с помощью общего водяного контура. 4-трубная система состоит из раздельных контуров подачи и возврата для системы отопления и охлаждения.
• Отдельное или иерархическое переключение ступеней вентилятора
• Квитирование, показ выхода, функция блокировки для каждого канала, ограничение ступеней
• Возможность конфигурирования реакции в случае исчезновения напряжения шины или исчезновения напряжения шины/сети, а также после программирования ETS
• Возможность настройки предельных значений
• Циклическая или ориентированная на события передача
• Свободные каналы можно использовать для функций переключения, например, для освещения помещения

Технические характеристики

• Коммутирующий контакт: μ-контакт, беспотенциальный контакт
• Коммутирующая способность 230В~: 10А/~ 1 или 10А/~ 3
• Максимальный коммутируемый ток:
  • 800A, 200μc
  • 165A, 20 мс
• Коммутируемая мощность:
  • 2300Вт на омическая нагрузка
  • 10A, макс. 140μФ на индуктивной нагрузке при 230В пер. тока
  • 2300Вт лампы накаливания
  • 2300Вт высоковольтные галогенные лампы
  • 1200ВА низковольтные галогенные лампы с обмоточными трансформаторами
  • 1500Вт низковольтные галогенные лампы с электронными трансформаторами
  • 1000ВА люминесцентные лампы,некомпенсированные
  • 2300ВА люминесцентные лампы,в схемах парного включения
  • 1160ВА люминесцентные лампы,параллельно компенсированные
  • 1000Вт некомпенсированные ртутные лампы
  • 1160Вт параллельно компенсированные ртутные лампы
• Подключение: Клеммы соединения и ответвления KNX/EIB нагрузка подключается к винтовым клеммам
  • одножильный провод сечением от 0,5 до 4мм²
  • Сечение жилы проводника от 0,35 до 4мм² без кабельного наконечника
  • Сечение жилы проводника от 0,14 до 2,5мм² с кабельным наконечником
• Габариты: REG-типа, 4 TE
• Соответствие требованиям VDE: EN 60669-1, EN 60669-2-1, EN 50428
