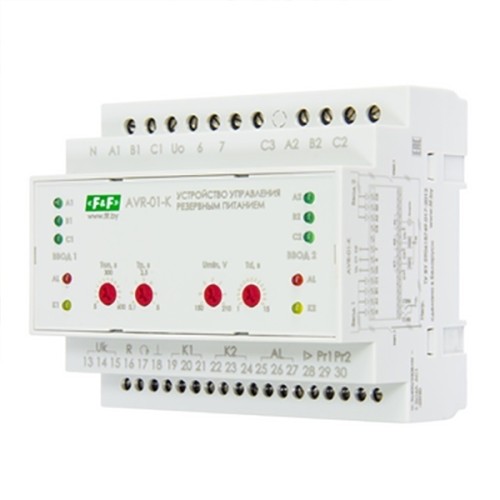

Устройство управления резервным питанием AVR-01-K для работы в составе блоков АВР 2.0
Устройство управления резервным питанием AVR-01-K используется для построения блоков АВР с двумя вводами питания (два сетевых ввода или сетевой ввод и ввод от генератора) и одной нагрузкой.
-
Функциональные возможности устройства AVR-01-K:
- Контроль наличия фаз
- Контроль минимального и максимального напряжения в фазах
- Контроль чередования, слипания фаз
- Контроль асимметрии
- Управление контакторами и моторными приводами
- Контроль положения контакторов (моторных приводов)
- Контроль срабатывания выключателей по сверхтоку
- Формирование напряжения оперативного питания
- Выбор приоритета вводов
- Возможность работы от внешнего источника питания
- Сохранение работоспособности в диапазоне напряжений от 24 до 450В
- Использование в однофазных цепях
- Характеристики:
| Тип контролируемых линий | 3-фазная, 4-х проводная (3х400 В+N) |
| Напряжение питания (от контролируемых вводов) | 24-264 В, 50 Гц |
| Максимальное фазное напряжение | 450 В |
| Количество контролируемых вводов | 2 |
| Количество исполнительных реле | 4 |
| Максимальный коммутируемый ток (AC1) | 16 А |
| Максимальный ток катушки контактора | 3 А |
| Контакт | 4NO/NC |
| Порог напряжения нижний | 150-210 В |
| Порог напряжения верхний | 270 В |
| Время отключения
- для нижнего порога, асимметрии - для верхнего порога |
0.5-15 с 0,3 с |
| Допустимая асимметрия напряжения | 80 В |
| Время включения основного ввода при восстановлении напряжения | 5 с - 600 сек |
| Контроль чередования фаз | + |
| Контроль включения нагрузки | + |
| Контроль работы резервной линии от генератора | + |
| Тип исполнительных аппаратов:
-контакт -выключатель с моторприводом -управление секционным выключателем |
+ + - |
| Работа в однофазных сетях | + |
| Диапазон рабочих температур | от -25 до +50 °С |
| Габариты (ШхВхГ) | 105х90х65 мм |
